친환경 에너지 패널

패널의 장점

제품소개 PRODUCT Introduction

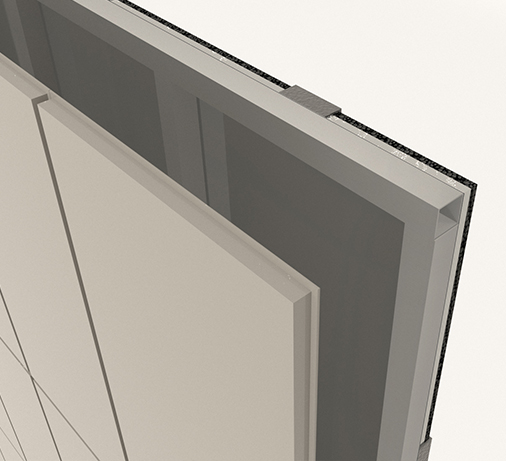

친환경 에너지 패널 ECO ENERGY PANEL

- 열교 저감형 단열 하지구조로 된 친환경 에너지 패널
- 기존건식 건축공법을 대체할 수 있는 OSC (OFF-SITE CONSTRUCTION)
공법의 외벽 패널
- 단열재 고정 시 열교 차단재의 활용으로 열교현상을 최소화 한 구조

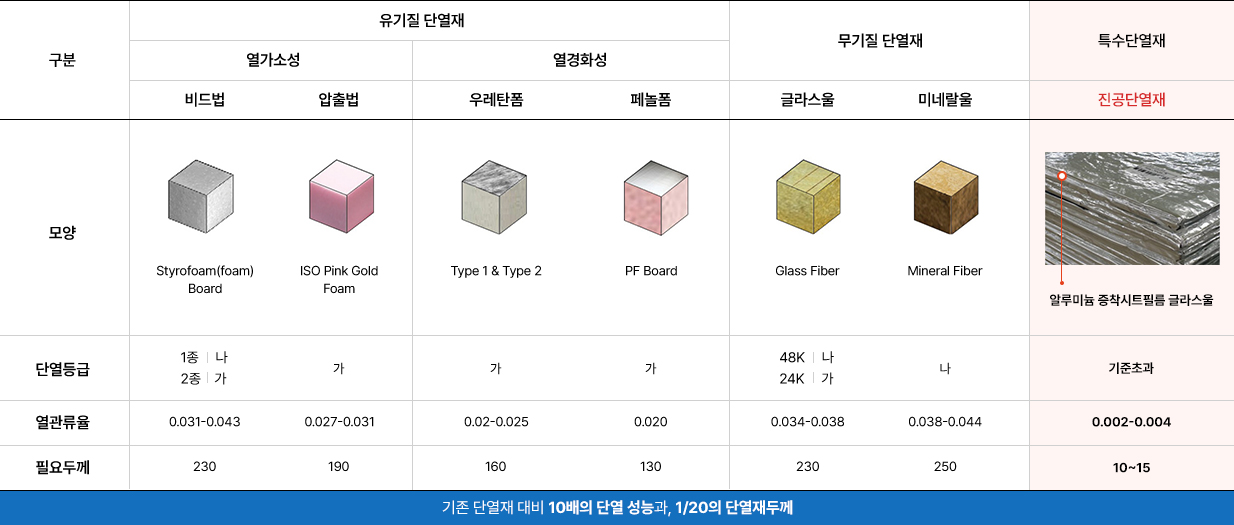

적용가능한 단열재 종류

비드법단열재, PF보드, 미네랄울, 글라스울, 진공단열재

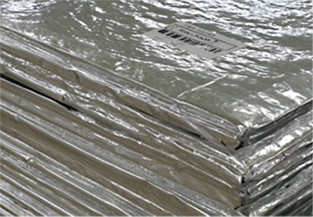

진공단열재 VACUUM INSULATION PANEL

- 기밀성을 갖는 외피(봉지) 재에 심재를 넣고
내부를 진공상태로 만들어 공기층에 의한 대류 및
전도 효과를 없애 밀봉한 단열재
- 현존하는 단열재 중 열전도율이 가장 낮으며,
이는 기존 단열재 대비 10~15배 정도의
우수한 단열성능을 보유

열교 현상(Heat Bridge)이란?

열교현상이란 실내의 따뜻한 공기나 열기가 건물 구조체를 타고 빠져나가는 현상입니다.
겨울철 발생하는 대표적인 단열 문제로서 건축구조체의 온도 분포를 열선으로 표시할때, 단열이 부족하거나 시공부실에 따라 발생하는 온도선의 절단부위를 말합니다.
온도선의 절단 부위는 단열의 부족에 따라 온도의 편차가 발생하고 이러한 국지적인 부위에 따라 보통의 구조체보다 많은 열류가 발생하게 되며 이 부위에서 큰 열손실이 발생하고,
열교부위는 실내 온도보다 표면온도가 많이 낮으므로 결로현상의 원인이 되기도 합니다.

열교현상의 대표적인 문제

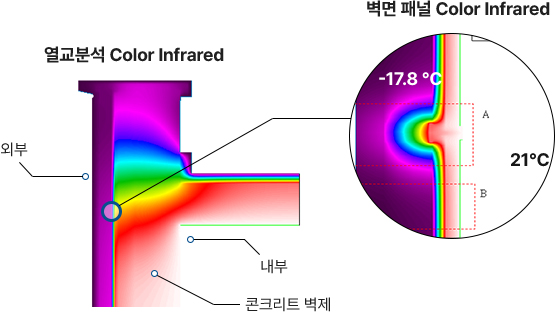

엠스테크놀 - 친환경 에너지 패널 시스템 결로 해석

해석 조건

- 실내 21℃
- 실외 -17℃,
- 내부 공기층 자연대류 조건

항목	내용	열교 분석 결과
A 세션	측면 부위	적정
B 세션	중간 부위	적정
